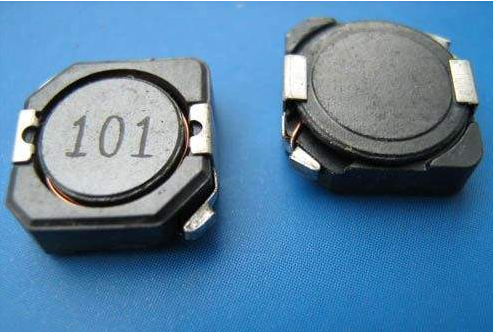

功率电感

一、定义

功率电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，功率电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。

2、作用

（1）阻流作用：线圈中的自感电动势总是与线圈中的电流变化相对抗。主要可分为高频阻流线圈及低频阻流线圈。

（2）调谐与选频作用:电感线圈与电容器并联可组成LC调谐电路。即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是LC回路的谐振现象。谐振时由于电路的感抗与容抗等值又反向，因此回路总电流的感抗最小，电流量最大（指f=f0的交流信号），所以LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。

三、特点

   一般电子线路中的电感是空心线圈，或带有磁芯的线圈，只能通过较小的电流，承受较低的电压；而功率电感也有空心线圈的，也有带磁芯的，主要特点是用粗导线绕制，可承受数十安，数百，数千，甚至于数万安。

四、主要参数：

   1、电感量：电感器的属性。电感量越大储能效果越好，纹波越小；但是电感量越大，要求尺寸就越大，他的DCR增加，分压就越多，影响电源供电；而电感量小时储能、滤波效果会变差。所以选择功率电感是应多方面考虑。

2、电感量公差：实际电感量相对于标称电感量所允许的公差。

3、额定电流（IDC）：功率电感器的额定电流有"基于自我温度上升的额定电流"和"基于电感值的变化率的额定电流"两种决定方法，分别具有重要的意义。

"基于自我温度上升的额定电流"是以元件的发热量为指标的额定电流规定，超出该范围使用时可能会导致元件破损及组件故障。

与此同时，"基于电感值的变化率的额定电流"是以电感值的下降程度为指标的额定电流规定，超出该范围使用时可能会由于纹波电流的增加而导致IC控制不稳定。

基于电感量下降35%（Isat）或温度上升40℃（IRMS）时的最小值为额定电流。

4、等效直流电阻（DCR）：通过直流电流时功率电感呈现出的电阻值，和电感绕线采用的材料、工作频率以及自身温度等有关，影响IRMS。

5、自谐频率（SRF）：电感器自身电感和分布电容组成的并联谐振电路的谐振频率F0。超过此F0时，电感表现为电容效应，低于此F0，电感才表现为电感效应（阻抗随频率增大而增加）。

五、对功率电感的选型

对功率电感的选型主要通过上面五个主要参数的对比进行，对同等大小的电感量来说，选用电感量公差比较小、额定电流比较大、等效直流电阻比较小、自谐频率比较高的功率电感比较好。
