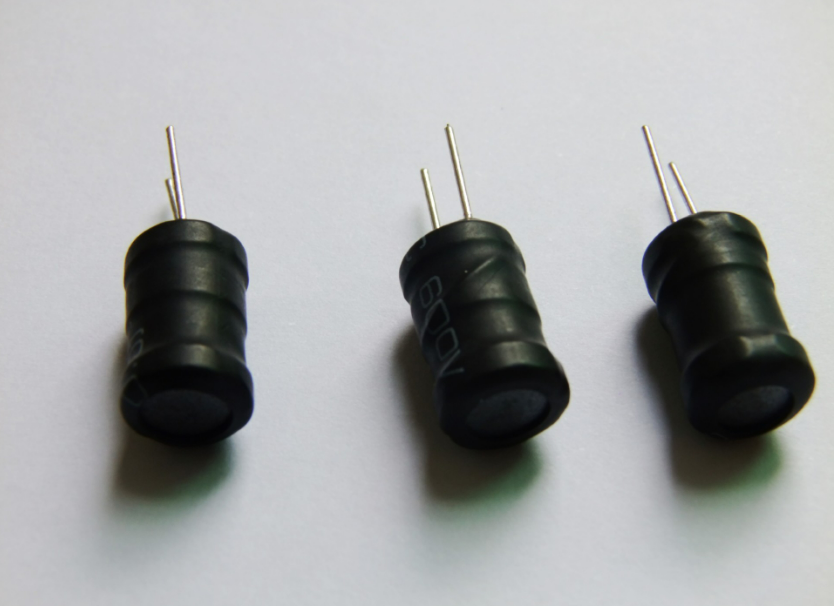

深圳市丰辉旺科技今天给大家分享一款；工字插件电感是一种广泛应用于电子设备中的电子元件，其重要性不容忽视。本文将从插件电感的结构、工作原理、主要作用、应用领域以及与其他类型电感的区别等方面进行详细介绍。

　　一、结构

　　插件电感通常由铁芯、线圈和插针三部分组成。铁芯是电感器的核心部分，其材料有铁氧体、镍锌铁氧体、铜铁等，形状多样，如棒状、环状、E形、U形等，不同的形状对电感器的性能有着不同的影响。线圈则通过绕制在铁芯上产生磁场，其材料多为铜线、铝线或金属带。插针则是电感器与电路板之间的连接部分，通常由黄铜或不锈钢制成，不仅起到连接作用，还能固定电感器。

　　二、工作原理

　　插件电感的工作原理基于电磁感应定律和法拉第电磁感应定律。当电流通过电感器的线圈时，会产生一个磁场，这个磁场会使铁芯中的磁通量发生变化，从而产生感应电动势。当电感器的两端有电压时，电感器就会产生一个阻碍电流流过的电阻，即电感。电感器的电感值取决于铁芯的材料、形状、线圈的匝数、截面积、线径等因素。

　　三、主要作用

　　插件电感在电子设备中发挥着多种重要作用。首先，它可用于电源滤波，通过电感器的电感和电容器的电容来滤除电源中的高频噪声，保证输出的电流稳定、纯净。其次，插件电感还能实现升压和降压功能，分别通过铁芯的高磁导率和低磁导率以及线圈的匝数来实现。此外，插件电感在电路隔离方面也表现出色，能有效隔离电路中的高频干扰，防止电路之间的相互影响。

　　四、应用领域

　　插件电感因其结构简单、可靠且易于安装的特点，被广泛应用于通信设备、计算机、电视机、音响、电源、汽车电子等领域。在通信设备中，插件电感用于滤波电源中的高频干扰;在计算机中，则用于电源滤波和电路隔离;在电视机和音响中，主要用于声音的放大电路和电源滤波电路;在汽车电子中，则主要用于汽车电子设备的电源滤波和电路隔离。

　　五、与其他类型电感的区别

　　与贴片电感相比，插件电感在尺寸、制作工艺和应用场合上有所不同。插件电感尺寸较大，制作工艺相对简单，适用于一些高功率、高电流的场合;而贴片电感则尺寸较小，制作工艺复杂，需要精密的加工设备和工艺，适用于集成电路和微型电子设备中。此外，插件电感的电感值范围较大，但自谐振频率较低;而贴片电感的电感值较小，但自谐振频率高，在高频电路中有着广泛的应用

六，可按照客户要求定制感量（感值）电流 -DCR/
