深圳市丰辉旺科技有限公司-销售工程师今天给大家分享一款贴片绕线电感（贴片电感-绕线电感-FHWCD系列电感知识点和应用厂景，

贴片绕线电感-FHWCD系列贴片功率电感的详细介绍

CD系列贴片功率电感的应用领域和其它电子元器件一样非常广泛，但主要应用于电源、LED灯、仪器仪表、健康器械、舞台灯光、日用家电、宽带网络、安防、健身器材、电脑周边、户外亮化、通讯、数码、汽车电子、大型设备等电子成品。

　 我们先来简单的了解一下其自身的性能及使用范围。贴片CD电感特征性能，其有平底容易表面贴装

较强的可焊性，焊接牢固。高品质高Q值，耐大电流。非屏蔽铁氧体磁芯构造，成本较低。产品无铅，符合欧盟ROHS标准。

 CD系列贴片功率电感命名定义，例如；FHWCD3521LR

 　 1.产品的系列型号名称是:FHWCD型的，L是指电感，R绕线；

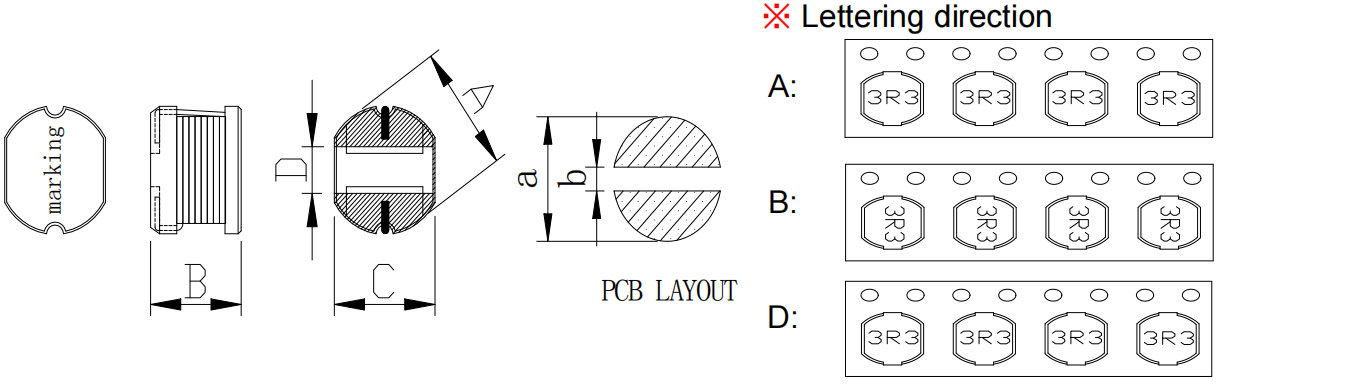

　 2.产品尺寸的表示：32，其是直径X高度，例如3表示直径为3mm，5表示高度为5mm，允许公差±0.3mm；

    4.电感值（Inductance）："151"表示150uH,在此类推下去；

　 5.电感值公差：J=±5%、K=±10%、L=±15%、M=±20%、N=±30%，可按要求定做；

　 6.电流：T03=300MA、T05=500MA、T10=1A、T20=2A、T30=3A。

   贴片绕线电感优点

  贴片绕线电感的特点包括出色的焊接性和耐环境性。

  适用于回流焊。高饱和电流，高品质，高能量储存和低电阻之特性。

  表面贴装小型功率电感，体积小，薄型，高能量存储。
